Osciloscopio Tektronix 2215

A mi service llegó un osciloscopio analogo de 60MHz marca: Tektronix, modelo: 2215

El equipo tenía una historia no muy clara en su falla puesto que ocurrio hace unos 10 años y en ese entonces lo llevaron a reparo a que un sujeto el cual lo tuvo todo ese tiempo sin poder darle curso a la reparación.
Al llegar a mi labo se observó que faltaba el multiplicador de voltaje de post-aceleración, el cual es fabricado por tektronix mismo, y que motivado a su obsolesencia es MUY dificil encontrar originalmente, por lo que lo solucioné haciendo un trabajo de adaptación con uno también tektronix pero de otro modelo de equipo, el cual provee el mismo nivel de voltaje para aceleración, pero con la diferencia de que el original que usa el 2215 posee incorporado el rectificador de enfoque, mientras que el que le adapté no, por ende se tuvo que agregar la rectificación para el enfoque de forma discreta. No soy partidario de hacer adaptaciones pero ante la diatriva de si dejar el equipo en abandono y llevando polvo o ponerlo a trabajar con dicha operación se precisó la segunda opción.
Aparte de lo anterior tambien fue preciso hacer mantenimiento a sus partes electromecanicas como los potenciometros, los cuales motivado a su dificil consecución fue necesario hacerle su respectiva labor de mantenimiento.
Una vez llegó el equipo a mi labo de service fué reparado en cuestión de horas.
Como es habitual en el protocolo de service, una vez que el equipo es reparado y ajustado se procede a desmantelar para su procedimiento de mantenimiento preventivo y operación limpieza.

En la presente se podrá observar una vez mas el procedimiento de diagnostico, corrección y mantenimiento aplicado al caso, o sea, el antes, el durantes y el después del proceso.

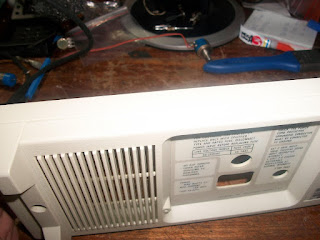

Así llegó, notese las condiciones (antes).













Parte a adaptar, el modulo multiplicador de post-aceleración (anodo).

5 minutos después.





Vista de desajuste del nivel de voltaje head room.



Luego del reajuste del voltaje head room, notese el brillo homogeneo.


Prueba inicial con control de intensidad al 80%.


La misma prueba con intensidad a un nivel moderado cerca del 40%.




Pruebas varias previo al proceso de desmantelado para el mantenimiento preventivo y operación limpieza, notese la mugrosidad.













Chasis metalico luego del desmantelado.











Removiendo los potenciometros para su depuración.





Pese a estar guardado en un ambiente con mucha suciedad los switchs rotativos de los atenuadores y barrido estaban intactos, solo fue preciso la inspección de los mismos.









Procediendo a depurar a las partes exteriores como panel frontal, reverso y perillas.
















Panel frontal luego de su depuración.





Panel reverso luego del proceso.






Procediendo a re-instalar las partes.











Se tuvo que modificar la cubierta de la fuente ya que el el cable del del multiplicador original salía en sentido horizontal y el adaptado de forma vertical, lo cual era imposible que pasara.












Luego se procede a monitorear todos los parametros.





Ajustes de amplitud y barrido.


Luego de los procesos de mantenimiento correctivo (reparación),  preventivo y ajustes.






Pruebas simples.







En conjunto con el 2235 (comparativos).











Luego de todos los procesos de servicio.





Equipo listo para la entrega, listo para ser conectado, listo para el trabajo.
Con sus 6 meses de garantía.
¿Que tal?
